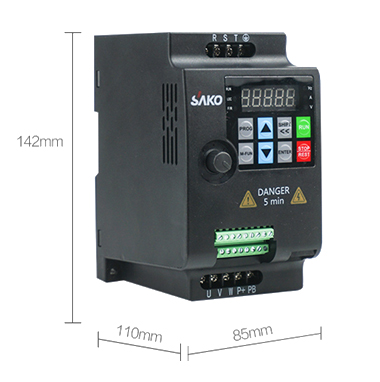

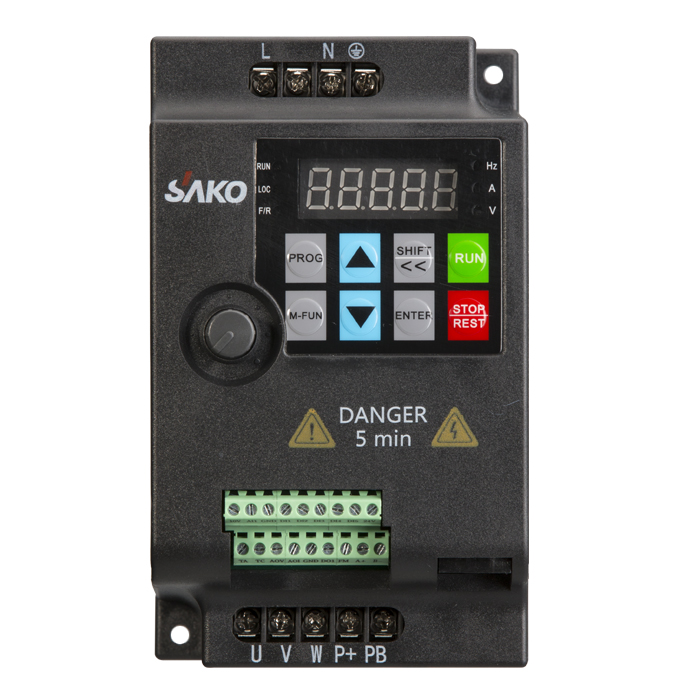

SKI-780系列 通用經濟型變頻器 |
|
產品參數 |
| 功率 |

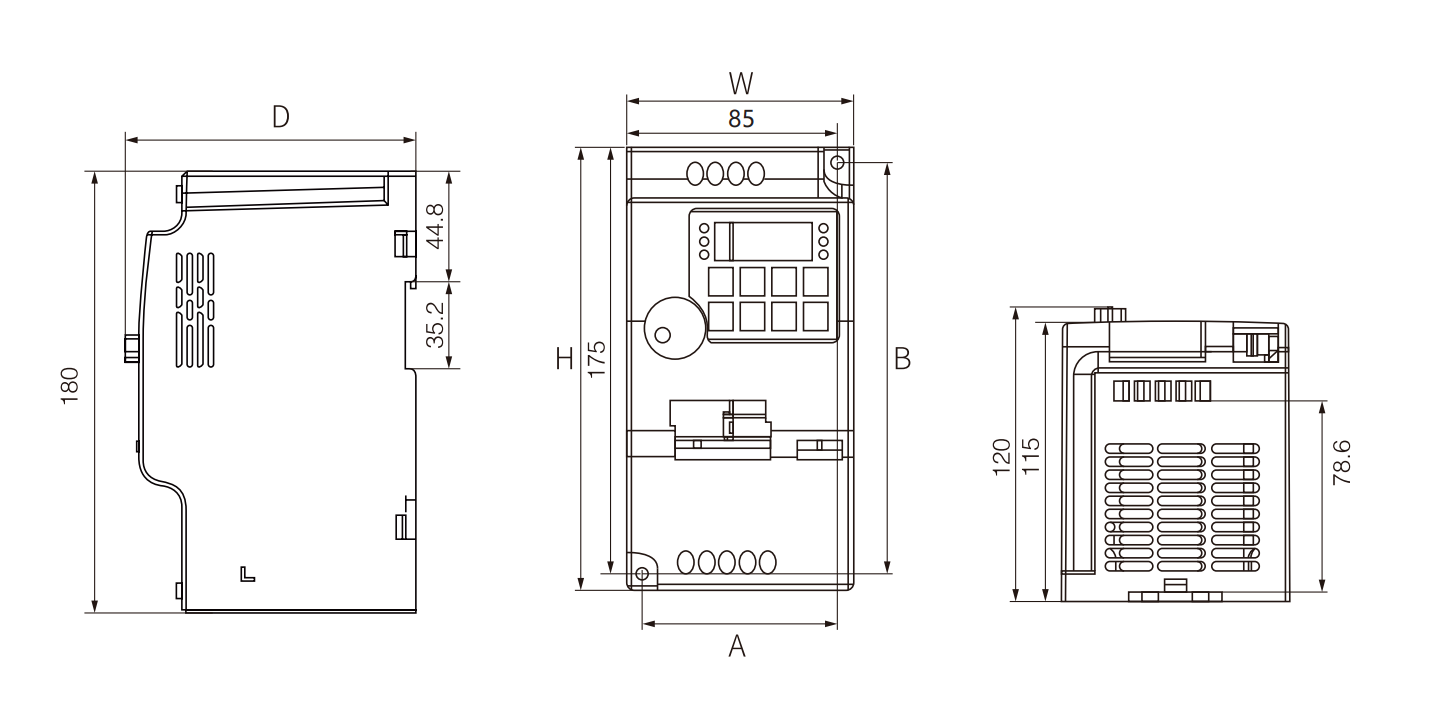

外形尺寸 |
安裝尺寸 |
毛重 |
|||
|
H（mm） |
W（mm） |
D（mm） |
A（mm） |
B（mm） | ||
|
0.75~2.2 |
142 | 85 | 110 | 74 | 187 | 1 |
|
4.0~7.5 |
180 | 95 | 120 | 102 | 190 | 1.5 |
| 技術指標和規格說明 |
|
基本 功 能
|
最高頻率 | 0~400Hz |
| 載波頻率 | 2kHz~16kHz（可根據負載特性自動調整） | |
| 控制方式 | 開環矢量控制(SVC) / V/F控制 | |
| 啟動轉矩 |
G型機：0.5Hz/150% (SVC) P型機：0.5Hz/100% |
|
| 調速范圍 | 1:100 (SVC) | |
| 穩速精度 | ±0.5% (SVC) | |
| 過載能力 |
G型機：150%額定電流60s；180%額定電流3s P型機：120%額定電流60s；150%額定電流3s |
|
| 轉矩提升 | 自動轉矩提升/手動轉矩提升0.1%~30.0% | |
| V/F曲線 |
三種方式：直線型；多點型；N次方型V/F曲線 （1.2次方、1.4次方、1.6次方、1.8次方、2次方） |
|
| 加減速曲線 | 線或S曲線加減速方式；四種加減速時間，加減速時間范圍0.0~6500.0s | |
| 直流制動: | 流制動頻率：0.00Hz~最大頻率；制動時間：0.0s~36.0s；制動動作電流：0.0%~100.0% | |
| 點動控制: | 電動頻率范圍：0.00Hz~50.00Hz | |
| 簡易PLC、多段速運行: | 通過內置PLC或控制端子實現最多16段速運行 | |
| 內置PID: | 可方便實現過程控制閉環控制系統 | |
| 過壓過流失速控制: |
對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘 |
|
| 快速限流功能: | 最大限度減小過流故障，保護變頻器正常運行 | |
|
個 性 化 |
快速限流: | 避免變頻器頻繁的出現過流故障 |
| 虛擬IO: | 五組虛擬DIDO，可實現簡易邏輯控制 | |
| 定時控制: | 定時控制功能：設定時間范圍0.0Min~6500.0Min | |
| 多線程總線支持: | 支持現場總線Modbus | |
|
運 行 |
命令源: | 作面板給定；控制端子給定；串行通訊口給定 |
| 頻率源: | 10種頻率源：數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定。可通過多種方式切換 | |
| 輔助頻率源: | 10種輔助頻率源。可靈活實現輔助頻率微調、頻率合成 | |
| 輸入端子: |
5路數字輸入端子輸入； 1路模擬量輸入端子支持0~10V電壓輸入 |
|
| 輸出端子: |
2路數字輸出端子； 1路繼電器輸出端子； 1路模擬輸出端子，支持0~20mA電流輸出或0~10V電壓輸出 |
|
|
典型功能 |
LED 顯示 |
顯示參數 |
| 按鍵鎖定和功能選擇 |
實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作 |
|
| 保護功能 |
上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、制動電阻短路保護 |
|
| 使用場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
| 海拔高度 |
低于 1000m |
|
| 環境溫度 |
-10°C ~ +40°C（環境溫度在 40°C~50°C，請降額使用） |
|
| 濕度 |
于 95%RH，無水珠凝結 |
|
| 振動 |
小于 5.9m/s2 (0.6g) |
|
| 存儲溫度 |
-20°C ~ +60°C |
